Giriş

Makinenizin ana bileşenleri şunlardır:

Bu bölümde aşağıdaki konular yer almaktadır:

Makineye genel bakış

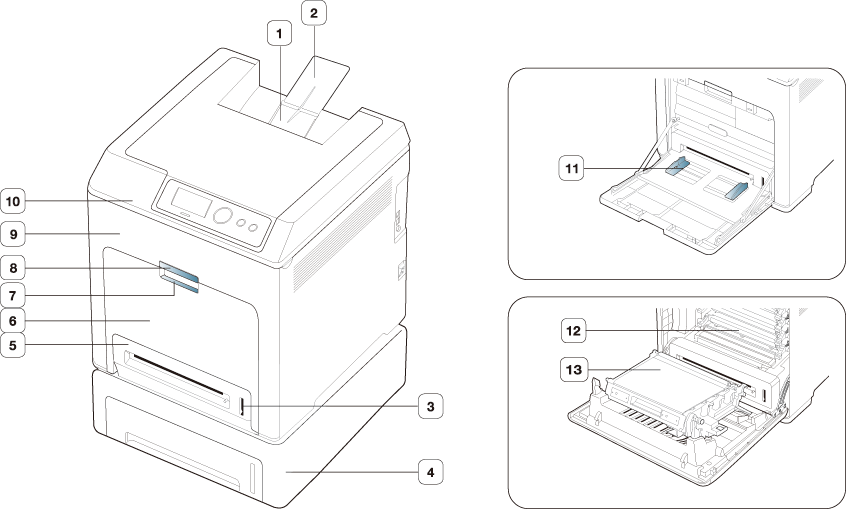

Önden görünüm

1

Çıkış tepsisi

8

Ön kapak kolu

2

Çıkış desteği

9

Ön Kapak

3

Kağıt seviyesi göstergesi

10

Kontrol paneli

4

İsteğe bağlı tepsi[a]

11

Çok amaçlı tepsi üzerinde kağıt genişliği kılavuzları

5

Tepsi 1

12

TonerKartuşu Yok

6

Çok amaçlı tepsi

13

Kağıt transfer kayışı

7

Çok amaçlı tepsi kolu



[a] Bu isteğe bağlı bir özelliktir.

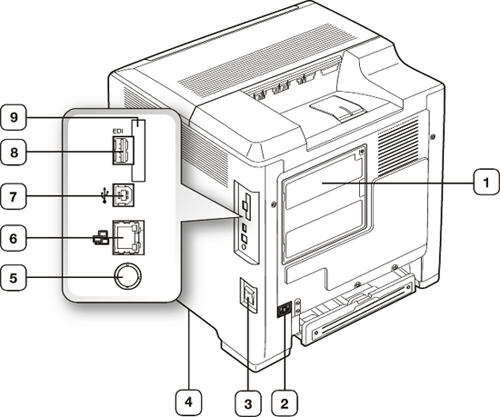

Arkadan görünüm

1

Kontrol kartı kapağı

6

Ağ bağlantı noktası

2

Elektrik fişi

7

USB bağlantı noktası

3

Güç düğmesi

8

Harici aygıt arayüzü (EDI)[a]

4

Kol

9

IEEE 802.11 b/g/n Kablosuz LAN [b]

5

IEEE1284 Paralel Konektörü[b]

[a] Samsung için harici aygıt arayüzü ve üçüncü kullanıcı çözümleri.

[b] Bu isteğe bağlı bir özelliktir.

Kontrol paneline genel bakış

1

Ekran

Mevcut durumu gösterir ve bir işlem sırasında uyarır.

2

Toner renkleri

Her bir toner kartuşunun durumunu gösterir. (Bkz. Kontrol panelini tanıma)

3

(Menü)

Menü moduna girer ve kullanılabilir menüleri gözden geçirmenizi sağlar. (Bkz. Menüye erişim)

4

(Geri)

Bir üst menüye dönmenizi sağlar.

5

Ok

Seçilen menüde bulunan seçenekler arasında dolaşın ve değerleri artırın veya azaltın.

6

OK

Ekrandaki seçimi onaylar.

7

(Durdur)

İstendiğinde herhangi bir işlemi durdurur. Ekranda açılır pencere görünür ve kullanıcının durdurabileceği ya da devam edebileceği geçerli işi gösterir.

8

(Güç)

Bu düğme ile aynı zamanda gücü açabilir ve kapatabilirsiniz. (Bkz. Düğmeler)

9

(Durum LED'i)

Makinenizin durumunu gösterir. (Bkz. Kontrol panelini tanıma)

Kontrol panelini tanıma

Durum LED ışığı

Durum LED’inin rengi makinenin mevcut durumunu belirtir.

Durum

Açıklama

Kapalı

  • Makine çevrimdışıdır.

  • Makine enerji tasarruf modunda. Veri alındığında veya herhangi bir düğmeye basıldığında otomatik olarak çevrimiçi olur.

Yeşil

Yanıp Sönüyor

  • LED yavaşça yanıp sönüyorsa, yazıcı bilgisayardan veri almaktadır.

  • LED hızlı bir şekilde yanıp sönüyorsa, yazıcı veri yazdırmaktadır.

Açık

Makine çevrimiçidir ve kullanılabilir.

Kırmızı

Yanıp Sönüyor

  • Küçük bir hata meydana gelmiştir ve makine hatanın giderilmesini beklemektedir. Ekran mesajını kontrol edin. Sorun giderildiğinde makine işleme devam eder.

  • Kartuşta az miktarda toner kalmış. Tonerin tahmini kartuş ömrü[a] sonuna yaklaşmıştır. Değiştirmek üzere yeni bir kartuş hazırlayın. Toneri tekrar dağıtarak baskı kalitesini geçici olarak yükseltebilirsiniz. (Bkz. Tonerin tekrar dağıtılması)

Açık

[a] Tahmini kartuş ömrü, ortalama çıktı kapasitesini ifade eden beklenen veya tahmin edilen toner ömrü anlamına gelip, ISO/IEC 19798 uyarınca tasarlanmıştır. Sayfa sayısı çalışma ortamına, yazdırma aralığına, ortam türüne ve ortam boyutuna göre farklı olabilir. Kırmızı LED ışığın yanmasına ve yazıcının yazdırma işlemini durdurmasına rağmen, kartuşta bir miktar toner kalmış olabilir.
[Note]

Ekrandaki mesajı kontrol edin. Mesajda verilen talimatları uygulayın veya sorun giderme bölümüne bakın. (Bkz. Ekran mesajlarını anlama.). Sorun devam ederse servisi arayın.

Düğmeler

(Menu düğmesi)

Makine durumunu öğrenmek ve makinenizi gelişmiş özellik kullanımına ayarlamak istediğinizde menü düğmesine basın. (Bkz. Menüye erişim)

(Dur düğmesi)

seçeneğine basarak (durdur düğmesi), şunları yapabilirsiniz:

İşlev

Açıklama

Yazdırma işini iptal etme

Yazdırma işlemi sırasında düğmesine (durdur tuşu) basın.

(Güç düğmesi)

Gücü kapatmak istediğinizde, güç kapanana kadar bu düğmeye basın. Bu düğme ayrıca makineyi açık konumuna getirmek için de kullanılır.

Durum

Açıklama

Kapalı

  • Makine hazır modunda.

  • Makine gücü kapatılır.

Açık

Makine enerji tasarruf modunda.

Makineyi açma

  1. Güç kablosunu takın.

  2. Güç düğmesini açın.

[Note]

Gücü kapatmak istiyorsanız, güç kapanana kadar bu düğmeye basın.
