Введение

Обзор устройства

Вид спереди 1

1	Крышка дуплексного автоподатчика	8	Дополнительный двойной кассетный лоток (лоток 3, лоток 4)^[a]
2	Дуплексный автоподатчик с направляющими ширины	9	Стандартный лоток (лоток 1, лоток 2)
3	Входной лоток дуплексного автоподатчика	10	Передняя крышка
4	Выходной лоток дуплексного автоподатчика	11	Ручка передней крышки
5	Многоцелевой лоток	12	Панель управления
6	Правая нижняя крышка стандартного лотка	13	Центральный лоток
7	Правая нижняя крышка дополнительного двойного кассетного лотка
^[a]Дополнительное устройство.

Вид спереди 2

1	Cтекло экспонирования	5	Выключатель питания
2	Белая пластина	6	Разъем для шнура питания
3	Многоцелевой лоток	7	Порт USB (2 EA)
4	Направляющая ширины бумаги в многоцелевом лотке

Вид сзади

1	Кабель дополнительного двойного кассетного лотка	5	Порт USB-накопителей
2	Кабель дуплексного автоподатчика	6	Разъем финишера
3	Блокирующий винт сканера	7	Сетевой порт
4	Порт USB

Вид изнутри (CLX-9252 9352 Series)

1

Контейнер для отработанного тонера

3

Блоки переноса изображений

2

Картриджи с тонером

4

Внутренняя крышка

Чтобы получить доступ к блоку переноса изображения, следует извлечь контейнер для отработанного тонера. Удерживая левый и правый блокирующие рычаги, потяните их наружу. Затем извлеките контейнер для отработанного тонера.

Вид изнутри (SCX-8230 8240 Series)

1

Контейнер для отработанного тонера

3

Блок переноса изображения

2

Картридж с тонером

4

Фиксатор


	Чтобы получить доступ к блоку переноса изображения, следует извлечь контейнер для отработанного тонера. Поднимите блокирующий рычаг вверх. Затем извлеките контейнер для отработанного тонера.

Вид со стандартным финишером (дополнительно)

1	Передняя крышка стандартного финишера	6	Верхняя крышка
2	Ручной степлер	7	Ручка передней крышки стандартного финишера
3	Кнопка ручного степлера	8	Подставка
4	Лоток финишера	9	Степлер
5	Верхний лоток

Вид с финишером для буклетов 1 (дополнительно)

1	Лоток для брошюр	6	Верхний лоток
2	Лоток финишера	7	Верхняя крышка
3	Передняя крышка финишера для брошюр	8	Ручка передней крышки финишера для брошюр
4	Ручной степлер	9	Подставка
5	Кнопка ручного степлера

Вид с финишером для буклетов 2 (дополнительно)

1	Режущее колесико	5	Степлер
2	Ручка модуля для изготовления брошюр	6	Брошюровщик со скрепками (2 EA)
3	Фальцевальное колесико	7	Модуль для изготовления брошюр
4	Колесико для устранения замятия брошюр


	Чтобы открыть модуль для изготовления брошюр, вытяните его, удерживая за ручку.

Вид с подставкой и податчиком бумаги повышенной емкости (дополнительно)

1

Подставка

3

Податчик бумаги повышенной емкости

2

Правая нижняя крышка податчика бумаги повышенной емкости

Обзор панели управления

1	Дисплей	Индикация текущего состояния устройства и вывод подсказок во время работы. Использование дисплея упрощает настройку меню.
2	Индикатор Состояние	Отображение информации о состоянии устройства (см. Описание индикаторов состояния).
3	Состояние задания	Отображение информации о текущих, находящихся в очереди, завершенных заданиях, а также о текущих кодах ошибок или защищенных заданиях.
4	Счетчик	Отображение информации о количестве использованной бумаги (см. Кнопка Счетчик).
5	Экономия	Включение режима экономичной печати (см. Кнопка Экономия).
6	Энергосбер.	Включение режима энергосбережения (см. Кнопка Энергосбер. ).
7	Цифровая клавиатура	Ввод чисел и буквенно-цифровых символов. Также можно вводить числовые значения для копий документов или для использования других функций.
8	Сброс	Сброс текущих настроек устройства.
9	Справка	Подробная информация о меню и состоянии этого устройства.
10	Сброс	Удаление символов в области редактирования.
11	Выход	Выход пользователя из системы.
12	Прервать	Остановка выполняемого задания для обработки срочного задания копирования.
13	Остановить	Остановка операции в любой момент. На экране появляется всплывающее окно с описанием текущего задания, которое пользователь может остановить или возобновить.
14	Start	Запуск задания.
15	Питание	Включение и выключение питания. Если индикатор светится синим, устройство включено и готово к работе. Для выключения устройства нажмите на эту кнопку и удерживайте ее более трех секунд. Нажмите Да при появлении окна подтверждения.


	Прикасаться к дисплею следует исключительно пальцами. Острые ручки и другие предметы могут повредить дисплей.

Описание индикаторов состояния

Цвет индикатора состояния показывает текущее состояние устройства.

Состояние		Описание
Выкл.		Устройство выключено. Устройство находится в режиме энергосбережения. При получении данных или нажатии любой кнопки оно автоматически переходит в рабочий режим.
Зеленый	Вкл.	Устройство включено и готово к использованию.
	Мигает	Факс	Устройство отправляет или принимает факс.
		Копирование	Устройство выполняет копирование документов.
		Сканирование	Устройство выполняет сканирование документов.
		Печать	Редкое мигание индикатора состояния означает, что устройство получает данные с компьютера. Частое мигание индикатора состояния означает, что устройство выполняет печать.
Красный	Вкл.	Срок службы блока переноса изображения заканчивается. Замените блок изображения. Тонер в картридже полностью закончился. Замените картридж. Произошло замятие бумаги (см. Удаление замятой бумаги). Открыта крышка. Закройте крышку. В лотке отсутствует бумага. Загрузите бумагу в лоток (см. Загрузка бумаги в лоток). Работа устройства остановлена из-за серьезной ошибки. Прочтите сообщение на дисплее (см. Значение сообщений на дисплее). На устройстве не установлен контейнер для сбора тонера, или он заполнен (см. Замена контейнера для отработанного тонера).
Красный	Мигает	Произошла несущественная ошибка, и устройство ожидает ее сброса. Прочтите сообщение на дисплее (см. Значение сообщений на дисплее). После сброса ошибки устройство продолжит выполнение операции. Срок службы картриджа с тонером, блока переноса изображения или контейнера для сбора тонера подходит к концу. Необходимо заказать новый картридж, блок переноса изображения или контейнер для сбора тонера. Качество печати можно временно улучшить путем перераспределения тонера.

Прочтите сообщение на дисплее. Следуйте указаниям сообщения или обратитесь к разделу об устранении неполадок (см. Значение сообщений на дисплее). Если проблему устранить не удалось, обратитесь в службу технической поддержки.

Включение устройства


	Необходимо использовать кабель питания, поставляемый в комплекте устройства. В противном случае возможно повреждение или возгорание устройства.

Подключите кабель питания к разъему питания.
Подключите другой конец кабеля питания к розетке переменного тока с заземлением.
Включите питание устройства.

При включенном принтере или после печати некоторые части устройства могут нагреваться. Во избежание ожогов соблюдайте осторожность при работе с внутренними частями устройства.
Не разбирайте устройство, подключенное к сети питания. Это может привести к поражению электрическим током.

Выключение устройства.

Если необходимо выключить устройство, нажмите и удерживайте кнопку Питание справа на панели управления более трех секунд. При появлении окна подтверждения нажмите Да на дисплее, а затем дождитесь автоматического отключения питания.

На устройстве предусмотрено три типа режима отключения питания. Выберите Настройка устройства > Общие настройки > Операц. с кн. питания. Только авторизованные пользователи, зарегистрировавшие на устройстве свои идентификаторы и пароли, могут конфигурировать параметр Операц. с кн. питания. Дополнительную информацию о выключении питания при помощи кнопки Питание, см. Руководства администратора.
Устройство можно также включить, нажав на кнопку Питание.


	При выключении устройства непосредственно с помощью кнопки питания над шнуром питания жесткий диск устройства может быть поврежден.

Подключение кабеля принтера

Использование сетевого кабеля

Устройство поставляется со встроенной платой сетевого интерфейса. Его можно подсоединить к сети с помощью сетевого кабеля.

Подключите устройство к сети с помощью сетевого кабеля.

Регулировка угла наклона панели управления

Из-за неподходящего угла наклона панели управления и освещения изображение на дисплее устройства может быть плохо видно. Угол наклона панели управления можно отрегулировать.

Обзор возможностей дисплея и полезных кнопок

Дисплей

Дисплей делает управление устройством с панели управления удобным для пользователя. При нажатии на значок «Домой» () на дисплее появится изображение. В зависимости от модели и комплектации устройства вид дисплея может отличаться от приведенного на иллюстрациях в данном Руководстве пользователя.

Значок Факс и другие отображаемые на экране значки могут быть неактивны. Это зависит от набора дополнительного оборудования и программ, установленных на устройстве.
Для перехода к следующему экрану нажмите стрелку вправо на дисплее.
В зависимости от настроек аутентификации пользователю может потребоваться ввести идентификатор и пароль. В этом случае только авторизованные пользователи, зарегистрировавшие на устройстве свои идентификаторы и пароли, могут использовать это устройство. Свяжитесь с администратором устройства.

USB: вход в меню USB. При подключении флэш-накопителя USB к порту USB устройства на дисплее появляется значок USB (см. Использование флэш-накопителя USB).
Копир. вход в меню Копир. (см. Копирование).
Факс: Вход в меню Факс. Меню Факс активируется на дисплее после установки дополнительного факсимильного модуля (см. Обработка факсов (дополнительная возможность)).
Папка документов: вход в меню Папка документов (см. Папка документов).
Скан.в сооб. вход в меню Скан.в сооб. (см. Сканирование оригиналов и отправка результатов по электронной почте (Сканир. в эл. почту)).
Сканировать на сервер: вход в меню Сканировать на сервер (см. Сканирование оригиналов и отправка результатов через SMB/WEBDAV/FTP (Сканирование на сервер)).
Сканир. на USB: вход в меню Сканир. на USB. При подключении флэш-накопителя USB к порту USB устройства на дисплее появляется значок Сканир. на USB (см. Сканирование оригиналов и отправка на флэш-накопитель USB (сканировать на USB)).

Настройка устройства: просмотр и изменение текущих параметров устройства.

Некоторые параметры могут быть настроены только администратором или авторизованным пользователем, зарегистрировавшим на устройстве свои идентификатор и пароль. При запросе устройством идентификатора и пароля введите их в соответствующие поля.

Свед. о картр: отображение количества использованного тонера.
Яркость LCD: настройка яркости дисплея.
Смена языка дисплея.
При подключении флэш-накопителя USB к порту USB устройства на дисплее появляется соответствующий значок. Для извлечения флэш-накопителя USB из устройства, нажмите эту кнопку, а затем кнопку Стоп.

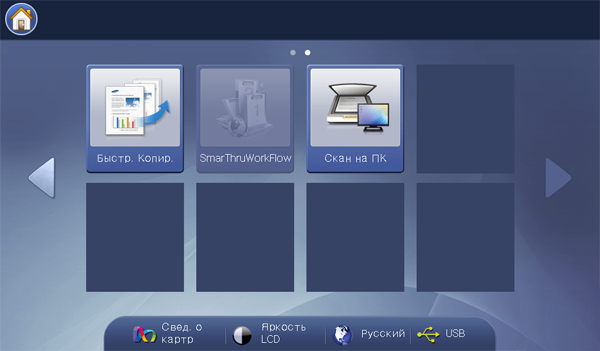

Быстр. Копир. вход в меню Быстр. Копир. (см. Использование меню Быстрое копирование).
Скан на ПК: вход в меню Скан на ПК (см. Сканирование оригиналов и отправка их на компьютер (сканирование на ПК)).
SmarThru Workflow: для использования этого меню необходимо установить SmarThru WorkFlow. Для получения дополнительной информации свяжитесь с местным дилером Samsung или обратитесь в магазин, в котором было приобретено устройство.

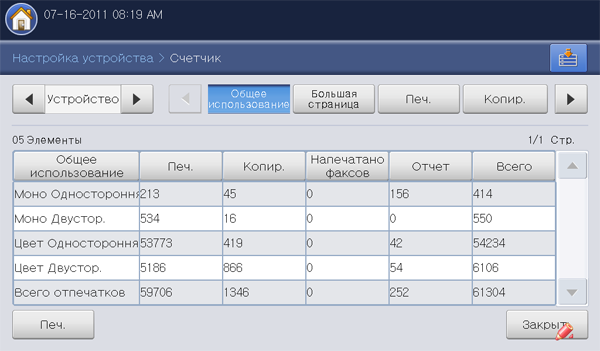

Кнопка Счетчик

Нажав кнопку Счетчик на панели управления, можно увидеть количество отпечатков.

Для просмотра количества отпечатков нажмите кнопку Устройство. Слово «отпечаток» обозначает одностороннюю печать.

Общее использование: отображение общего количества отпечатков.
Большая страница: отображение общего количества отпечатков на бумаге большого формата.
Печ. отображение количества отпечатков при печати.
Копир. отображение количества отпечатков при копировании.
Напечатано факсов: отображение количества отпечатков при получении факсов.
Отчет: отображение количества отчетных отпечатков.
Отправлено: отображение количества изображений, отправленных по электронной почте, на сервер и т. д.
Отправлено факсов (PSTN): отображение количества отправленных факсов.
Печ. печать отчета счетчика использования.

При выборе функции Пол. отображаются данные об использовании, ограничения и остаток для каждого пользователя. Подробную информацию о функции Счетчик см. в руководстве администратора.

Кнопка Экономия

Эта функция позволяет экономить ресурсы печати и создавать копии, не загрязняющие окружающую среду. Режим экономии можно включить или выключить с помощью кнопки Экономия. Если режим экономии включен, рядом с названиями некоторых функций появится соответствующий значок (). Некоторые функции будут недоступны для использования в режиме экономии. Подробную информацию о функции экономии см. в руководстве администратора.

Параметры Настройки экон. режима в меню Настройка устройства может изменять только администратор.
При запросе устройством пароля для перехода в экономичный режим необходимо ввести пароль. Обратитесь к системному администратору.
Кнопка Экономия активна только в меню Копир., Быстр. Копир. и Папка документов.

Состояние		Описание
Выкл.		Устройство не переведено в режим экономии.
Зеленый	Вкл.	Устройство переведено в режим экономии.

Кнопка Состояние задания

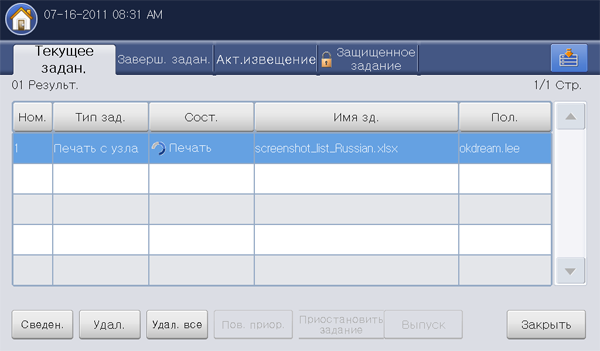

При нажатии кнопки Состояние задания на экране отображаются списки текущих, находящихся в очереди и завершенных заданий.

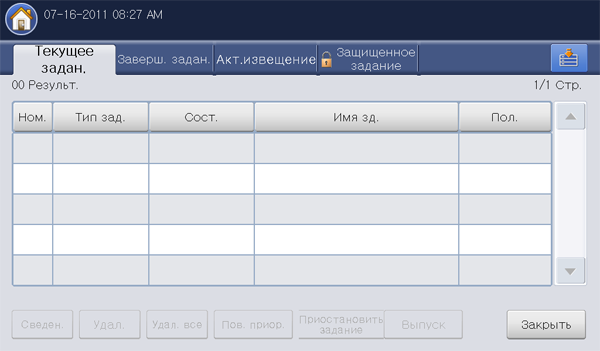

Текущее задан.

Список выполняемых и отложенных заданий.

Ном. порядковый номер задания.
Тип зад. тип задания, например, печать, копирование, факс и т. п.
Сост. вывод сведений о текущем состоянии каждого из заданий (см. Значение состояния задания).
Имя зд. сведения об имени задания.
Пол. сведения об имени владельца задания.
Сведен. подробные сведения о выбранных из списка заданиях.
Удал. удаление из списка выбранного задания.
Удал. все: удаление из списка заданий печати или всех заданий. После нажатия кнопки Тольк.зад.печ все Задания печати с типом Печать с узла удаляются.

Пов. приор. активирует выбранное из списка задание в том случае, если в очередь поставлено большое количество заданий. Выбранное таким образом задание не может быть выполнено ранее, чем текущее задание.


	Кнопку Пов. приор. нельзя использовать для некоторых заданий в зависимости от их состояния. Если при выборе задания кнопка Пов. приор. становится неактивной, значит это задание существенно продвинулось к выполнению.

Приостановить задание: удержание выбранного из списка задания.

Кнопку Приостановить задание нельзя использовать для некоторых заданий в зависимости от их состояния. Если при выборе задания кнопка Приостановить задание становится неактивной, значит это задание существенно продвинулось к выполнению.

Выпуск: отмена удержания выбранного из списка задания.
Закрыть: закрытие окна состояния задания.

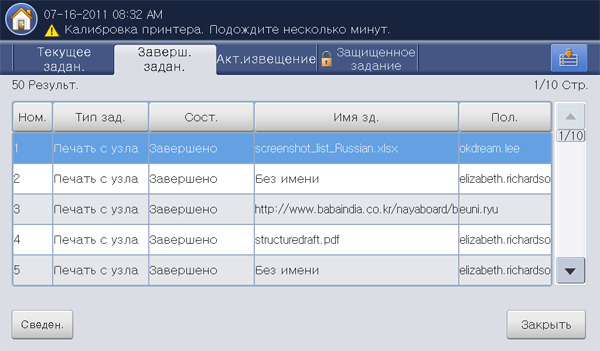

Заверш. задан.

Список выполненных заданий.

Ном. порядковый номер задания.
Тип зад. тип задания, например, печать, копирование, факс и т. п.
Сост. вывод сведений о состоянии каждого выполненного задания (см. Значение состояния задания).
Имя зд. сведения об имени задания.
Пол. сведения об имени владельца задания.
Сведен. подробная информация о выбранном задании.
Закрыть: закрытие окна состояния задания.

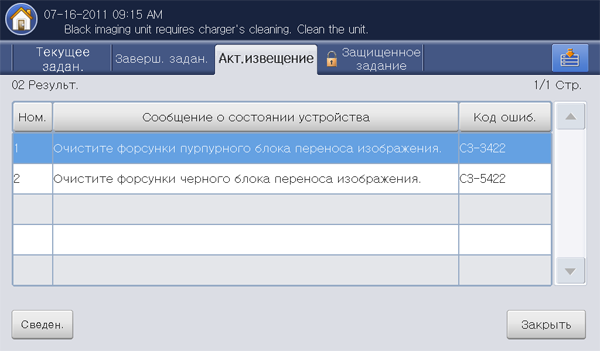

Акт.извещение

Вывод на экран сообщений и кодов всех обнаруженных ошибок.

Ном. порядковый номер сообщения.
Сообщение о состоянии устройства: сообщение о текущих ошибках на устройстве.
Код ошиб. код сообщения об ошибке.
Сведен. подробная информация о выбранном задании.
Закрыть: закрытие окна состояния задания.

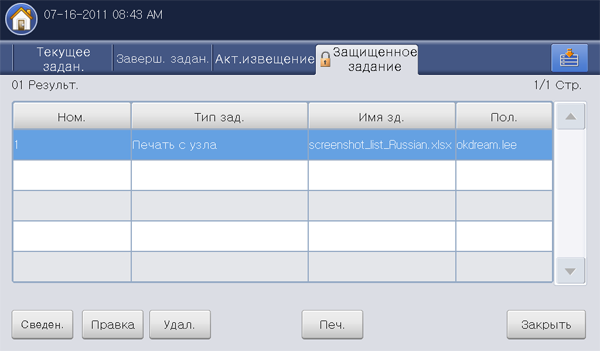

Защищенное задание

Список защищенных заданий, установленных пользователем в драйвере принтера (см. Секретный). Необходимо ввести ИД пользователя и Пароль, установленные в драйвере принтера (см. Секретный).

Ном. порядковый номер задания.
Тип зад. сведения о типе задания.
Имя зд. сведения об имени задания.
Пол. сведения об имени владельца задания.
Сведен. подробная информация о выбранном задании. С помощью кнопки Изменить настройки можно изменить количество копий.
Правка: с помощью кнопки Имя зд. можно изменить имя выбранного задания.
Удал. удаление из списка выделенного задания.
Печ. печать выбранного из списка задания.
Закрыть: закрытие окна состояния задания.

Значение состояния задания

Получение: устройство получает данные по сети или факсу.
Обработка изображения: устройство обрабатывает изображение (дешифровка, шифровка, конвертация формата данных).
Форматирование: устройство создает изображение для печати.
Отложен: задание ожидает своей очереди.
Передача: устройство передает данные по электронной почте, на сервер или по факсу.
Сканир. устройство выполняет сканирование.
Набор: устройство находится в режиме факса и выполняет набор номера получателя.
Подключение: устройство находится в режиме факса и ожидает соединения.
Печать: устройство выполняет печать.
Сохранение: выполняется сохранение данных в папку или на флэш-накопитель USB.
Отложенное задан. задание приостанавливается до времени, указанного для параметра Отлож. отправка (электронная почта, факс, сервер).
Удержание: на вкладке Защищенное задание; задание временно приостанавливается (с компьютера отправлено задание безопасной печати). Можно отменить удержание задания с помощью кнопки Печ..
Ожидание: Пробная печать: задание временно приостанавливается (с компьютера отправлено задание пробной печати). Можно отменить удержание задания с помощью кнопки Выпуск.
Ожидание: Проверочная копия: в режиме копирования задание временно приостанавливается (выбрано задание пробного копирования). Можно отменить удержание задания с помощью кнопки Выпуск.
Ожидание: Запрос пользователя: задание временно приостанавливается при нажатии кнопки Приостановить задание. Можно отменить удержание задания с помощью кнопки Выпуск.
Ожидание: Отложенная печать: задание временно приостанавливается до времени, указанного для отложенных заданий печати, отправленных с компьютера.
Ожидание: Требуются ресурсы: задание временно приостанавливается при появлении на устройстве неисправности, например, при отсутствии или несоответствии бумаги.
Прервано: задание временно приостанавливается при нажатии кнопки Прервать для срочного задания копирования.
Приостановлено: задание приостанавливается при нажатии кнопки Стоп или возникновении сбоя в работе устройства.
Завершено: выполнение задания завершено.
Выполнено с ошибкой: задание выполнено с ошибкой.
Удален: задание можно удалить, выбрав его из списка и нажав Удал..

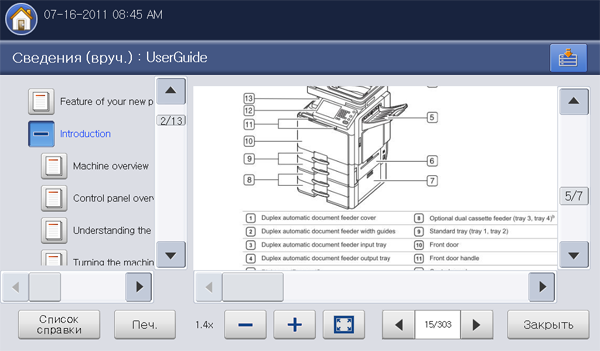

Кнопка Справка

Для того, чтобы узнать, как использовать ту или иную функцию, нажмите кнопку Справка. На дисплее отобразится описание функции (Руководство пользователя или Руководство администратора). В этих руководствах содержится основная информация, а также подробные описания каждого действия по использованию устройства. Руководства по использованию устройства предназначены как для начинающих, так и для опытных пользователей.

Можно выбрать Руководство пользователя или Руководство администратора.
Печать текущей страницы или указанного диапазона страниц.
Уменьшение размера руководства на дисплее.
Увеличение размера руководства на дисплее.
Масштабирование руководства по размеру экрана.
Переход на предыдущую или следующую страницу.
Закрыть: закрытие окна Справка.

Прервать

При нажатии кнопки Прервать () устройство переходит в режим приостановки: текущее задание печати приостанавливается для выполнения более срочного задания копирования. По завершении выполнения срочного задания предыдущее задание печати возобновляется.


	При выборе функции сшивания для задания печати режим приостановки включается после завершения сшивания.

Состояние		Описание
Выкл.		Устройство не переведено в режим прерывания печати.
Зеленый	Вкл.	Устройство переведено в режим прерывания печати.

Кнопка Энергосбер.

Если устройство не используется, его можно перевести в режим энергосбережения кнопкой Энергосбер. (). При нажатии и удерживании этой кнопки в течение одной секунды устройство переходит в режим энергосбережения.

Состояние		Описание
Выкл.		Устройство не в режиме энергосбережения.
Синий	Вкл.	Устройство находится в режиме энергосбережения.

Об экранной клавиатуре

Всплывающая клавиатура на дисплее позволяет вводить знаки алфавита, цифры и специальные символы. Для удобства она выполнена в виде обычной клавиатуры.

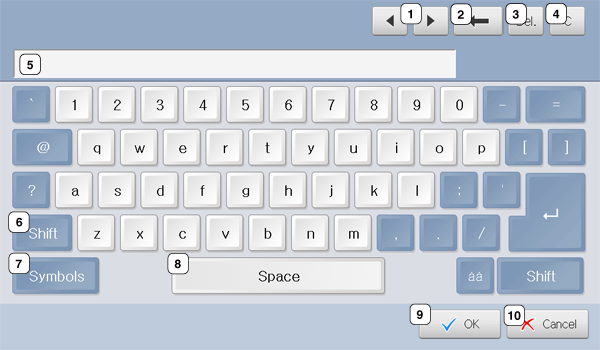

Экранная клавиатура выводится после прикосновения к любой области ввода символов. Ниже изображена стандартная клавиатура с символами нижнего регистра.

1	Стрелка	Перемещение курсора между символами в области ввода.
2	Backspace	Удаление символа слева от курсора.
3	Del	Удаление символа справа от курсора.
4	C	Удаление всех символов в области ввода.
5	Область ввода	Строка для ввода символов.
6	Shift	Переключение между нижним и верхним регистрами (в обоих направлениях).
7	Symbols	Переключение клавиатуры с алфавитно-цифровой системы на символьную.
8	Space	Установка пробела между символами.
9	OK	Сохранение введенных символов и закрытие области ввода.
10	Отмена	Отмена введенных символов и закрытие области ввода.

Использование ручного степлера

Ручной степлер доступен для использования при установленном стандартном финишере или финишере для брошюр. Ручной степлер удобно использовать для сшивания нескольких страниц. Принцип использования ручного степлера аналогичен принципу использования стандартного финишера или финишера для брошюр.

Перед сшиванием упорядочите документы.
Нажмите на кнопку ручного степлера на верхней части финишера. Если загорелся зеленый индикатор, степлер готов к сшиванию.
Первая страница печатаемого документа должна лежать лицевой стороной вниз. Вложите документы в ручной степлер таким образом, чтобы сшивалась верхняя правая часть стопки.

Если документы вложены правильно, индикатор на кнопке ручного степлера мигнет три-четыре раза и с легким щелчком произведет сшивание.

Использование держателя для ручек и скрепок

Ручки, скрепки и другие небольшие канцелярские принадлежности можно хранить в специальном держателе. В держатель вмонтирован магнит, который не позволяет скрепкам рассыпаться.


	Не кладите на держатель карточки с магнитной полосой. Действие магнитного поля может привести к их повреждению.

Просмотр анимированных инструкций по устранению неисправностей

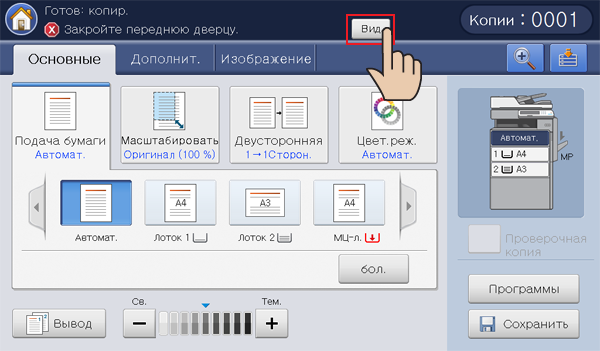

В случае ряда неисправностей устройство выводит сообщение об ошибке и анимированную инструкцию, помогающую устранить ошибку. Для просмотра анимации нажмите на кнопку Вид.

Анимированные инструкции предусмотрены не для всех типов неисправностей. Сведения об ошибках, которые не сопровождаются выводом анимации, приведены в разделе об устранении неисправностей (см. Значение сообщений на дисплее).

На изображении ниже приведен пример анимированной инструкции.

Для устранения неисправности следуйте инструкциям на экране.
